کابل پچ کورد چیست + انواع پچ کورد و تفاوت آن با کابل شبکه

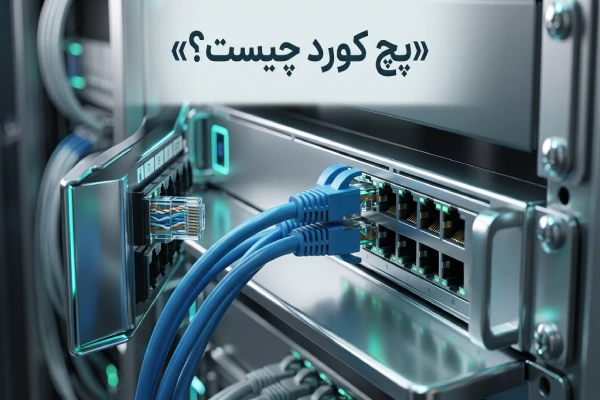

پچ کورد چیست؟پچ کورد یا Patch cord یا همان کابل پچ، یک کابل شبکه است که برای اتصال دستگاه‌های شبکه به یکدیگر یا به پنل‌های پچ بکار می‌رود. این کابل‌ها اغلب برای اتصال دستگاه‌های شبکه مانند کامپیوتر، سوئیچ، روتر و یا پنل‌های پچ به یکدیگر استفاده می‌شوند. پچ کوردها دارای کانکتورهای RJ-45 هستند که به دو سر کابل پچ متصل می‌شوند. این کابل‌ها معمولاً با اندازه‌های مختلفی تولید می‌شوند، اما اغلب در اندازه‌های ۱، ۲، ۳ و ۵ متری به فروش می‌رسند.

پچ کوردها برای اتصال دستگاه‌های شبکه به یکدیگر یا به پنل‌های پچ patch panel استفاده می‌شوند. برای مثال، یک پچ کورد می‌تواند یک کامپیوتر را به یک سوئیچ شبکه متصل کند. همچنین، از پچ کوردها برای اتصال دستگاه‌ها به پنل‌های پچ در رک‌های شبکه استفاده می‌شود.

پچ کوردها معمولاً در اندازه‌های مختلفی تولید می‌شوند و با توجه به نوع کاربردی که دارند، می‌توانند دارای خصوصیات مختلفی باشند. برای مثال، پچ کوردهایی وجود دارند که برای اتصال دستگاه‌هایی با سرعت گیگابیت به کار می‌روند و پچ کوردهایی که برای اتصال دستگاه‌هایی با سرعت ۱۰ گیگابیت استفاده می‌شوند. همچنین، پچ کوردهایی با خصوصیات مختلفی مانند UTP و STP نیز وجود دارند که برای کاربردهای مختلفی استفاده می‌شوند.

در کل، پچ کوردها از جمله اجزای مهمی هستند که در ساختار شبکه‌های کامپیوتری به کار می‌روند و بدون آن‌ها، اتصال دستگاه‌ها به یکدیگر و به شبکه‌های مختلف، غیرممکن خواهد بود. با شرکت ارائه دهنده ویپ ماهان ویپ همراه شوید.

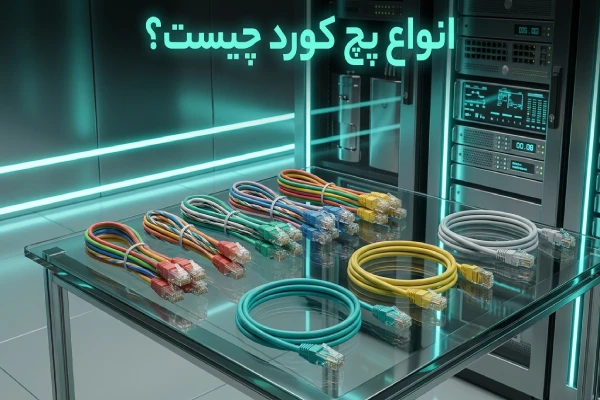

 انواع پچ کورد چیست؟

در ادامه مقاله  patch cord چیست  در خصوص انواع این کابل صحبت می‌کنیم:

پچ کوردها در انواع مختلفی با توجه به نوع کانکتور، طول، نوع کابل و خصوصیات دیگر تولید می‌شوند. برخی از انواع پرکاربرد پچ کوردها عبارتند از:

پچ کورد UTP

این نوع پچ کورد با کابل UTP ساخته می‌شود و برای اتصال دستگاه‌هایی با سرعت گیگابیت به کار می‌روند. این پچ کوردها معمولاً برای اتصال کامپیوترها، سوئیچ‌های شبکه و روترها استفاده می‌شوند.

پچ کورد STP

این نوع پچ کورد با کابل STP ساخته می‌شود و برای کاربردهایی که نیاز به حفاظت از شبکه در برابر تداخل الکترومغناطیسی دارند، مناسب هستند. این پچ کوردها معمولاً برای اتصال دستگاه‌هایی با سرعت 5 گیگابیت به کار می‌روند.

پچ کورد Crossover

این نوع پچ کورد برای اتصال دستگاه‌هایی به کار می‌رود که هر دو آن‌ها مستقیم هستند و نیاز به سوئیچ شبکه ندارند. به عبارت دیگر، این پچ کوردها برای اتصال دستگاه‌های مشابه به کار می‌روند، مانند اتصال دو کامپیوتر به یکدیگر یا اتصال دو سوئیچ به یکدیگر.

پچ کورد Shielded

این نوع پچ کورد با کابل STP ساخته می‌شود و دارای پوشش فلزی برای جلوگیری از تداخل الکترومغناطیسی است. این پچ کوردها بیشتر برای اتصال دستگاه‌هایی با سرعت ۱۰ گیگابیت به کار می‌روند و در محیط‌هایی با تداخل الکترومغناطیسی بالا، مانند محیط‌های صنعتی و پزشکی، استفاده می‌شوند.

اگر به دنبال بهترینمرکز تماس ابری هستید حتما کلید کنید.

پچ کورد Fiber Optic

این نوع پچ کورد با کابل پچ کورد فیبر نوری ساخته می‌شود و برای انتقال داده‌ها با سرعت بالا و در فواصل بلند استفاده می‌شوند. این پچ کوردها معمولاً برای اتصال دستگاه‌های سوئیچینگ و روتینگ و همچنین برای اتصال به شبکه‌های اینترنتی استفاده می‌شوند.

در ادامه این مقاله به طور مفصل درباره این نوع از پچ کورد صحبت می‌کنیم.

در کل، پچ کوردها با توجه به نوع کاربردی که دارند، خصوصیات مختلفی دارند و برای انتخاب درست پچ کورد، باید با نوع شبکه و دستگاهی که به آن وصل می‌شود، آشنا باشید.

اگر به دنبال بهترین کیفیت و قیمت مدیریت مرکز تماس و نرم افزار های آن هستید پیشنهاد می کنم خدمات ماهان ویپ را از دست ندهید.

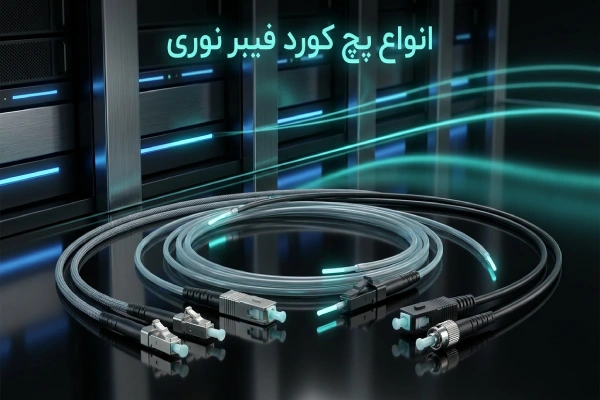

انواع پچ کورد فیبر نوری

خوب است که بعد از  بررسی سوالات  پچ کورد چیست  و پچ کورد فیبر نوری چیست  به بررسی انواع پچ کورد فیبر نوری و کاربردهای پچ کورد فیبر نوری بپردازیم:

پچ کوردهای فیبر نوری در دو نوع  سینگل مود و Multi Mode و با توجه به نوع کانکتور و نوع کابل، تولید می‌شوند. برخی از انواع پرکاربرد پچ کوردهای فیبر نوری عبارتند از:

پچ کورد Single Mode

این نوع پچ کورد برای اتصال دستگاه‌هایی با سرعت بالا و در فواصل بلند به کار می‌روند. این پچ کوردها دارای کابل فیبر نوری با قطر کوچکتری هستند و با کانکتور LC، SC، FC، ST و MTRJ تولید می‌شوند.

پچ کورد Multi Mode

این نوع پچ کورد برای اتصال دستگاه‌هایی با سرعت کمتر و در فواصل کوتاه به کار می‌روند. این پچ کوردها دارای کابل فیبر نوری با قطر بزرگتری هستند و با کانکتور LC، SC، FC، ST و MTRJ تولید می‌شوند.

پچ کورد MTP/MPO

این نوع پچ کورد برای اتصال به سوئیچ‌ها و پنل‌های پچ با تعداد بالای پورت، به کار می‌روند. این پچ کوردها دارای کانکتور MTP/MPO هستند که به صورت ۱۲ یا ۲۴ فیبر در یک کانکتور قرار دارند.

پچ کورد Angle Polished

این نوع پچ کورد برای کاربردهایی که نیاز به کاهش انعکاس در محل اتصال دارند، مناسب هستند. این پچ کوردها دارای کانکتور LC/APC و SC/APC هستند که با زاویه سر بریده شده‌اند.

در کل، برای انتخاب درست پچ کورد فیبر نوری، باید با نوع شبکه و دستگاهی که به آن وصل می‌شود، آشنا باشید و با توجه به نوع کانکتور و نوع کابل، پچ کورد مناسب را انتخاب کنید.

تفاوت پچ کورد با کابل شبکه

یکی دیگر از مباحث مهم در شناخت کابل پچ کورد چیست  دانستن تفاوت بین این کابل با کابل شبکه است.  پچ کورد و کابل شبکه هر دو برای اتصال دستگاه‌های شبکه به یکدیگر استفاده می‌شوند، اما دارای تفاوت‌هایی هستند.

پچ کورد یک کابل کوتاه است که به دو سر کانکتور وصل است. این کابل برای اتصال دستگاه‌های شبکه به پنل‌های پچ به کار می‌رود. به عبارت دیگر، پچ کورد یک ابزار است که به کاربر این امکان را می‌دهد تا به راحتی و بدون نیاز به کار با کابل‌های شبکه، دستگاه‌های خود را به شبکه متصل کند.

کابل شبکه، به عنوان یک کابل بلند و بدون کانکتورهای نصب شده، برای اتصال دستگاه‌های شبکه به یکدیگر به کار می‌رود. این کابل معمولاً برای اتصال دستگاه‌ها به یک سوئیچ شبکه یا روتر استفاده می‌شود. برای استفاده از کابل شبکه، کاربر باید ابتدا کانکتورها را نصب کند یا از کابل شبکه با کانکتورهای نصب شده استفاده کند.

با این حال، در برخی موارد، کابل شبکه به جای پچ کورد نیز مورد استفاده قرار می‌گیرد. به عنوان مثال، در اتصال دستگاه‌ها به یکدیگر در یک محیط کاری، کابل شبکه ممکن است به جای پچ کورد استفاده شود. اما در اتصال دستگاه‌ها به پنل‌های پچ، پچ کورد استفاده می‌شود.

بنابراین، تفاوت اصلی بین پچ کورد و کابل شبکه در استفاده می‌باشد. پچ کورد برای اتصال دستگاه‌ها به پنل‌های پچ به کار می‌رود، درحالیکه کابل شبکه برای اتصال دستگاه‌ها به یکدیگر به کار می‌رود.

اگر می خواهید اطلاعات بیشتری در باره انواع تجهیزات ویپ بدانید مقاله آشنایی با تجهیزات ویپ را ازدست ندهید.

کابل پچ کورد و كابل شبكه در برابر نویز و اختلالات

بله، هر دو پچ کورد و کابل شبکه با استفاده از شیلدینگ و ایزولاسیون، در برابر نویز و اختلالات محافظت می‌کنند.

شیلدینگ یا صفحه‌بندی شامل استفاده از لایه‌هایی از جنس فلزی (مانند فویل آلومینیومی) است که به دور کابل قرار می‌گیرد و باعث کاهش نفوذ نویزهای الکترومغناطیسی می‌شود.

از طرفی، ایزولاسیون نیز به کاهش نفوذ نویزهای الکتریکی و الکترومغناطیسی کمک می‌کند. این ایزولاسیون معمولاً با استفاده از لایه‌هایی از جنس پلی‌اتیلن یا پلی‌پروپیلن انجام می‌شود که درون لایه شیلد قرار می‌گیرد.

در کل، هر دو پچ کورد و کابل شبکه با استفاده از این روش‌ها به نویزهای الکتریکی و الکترومغناطیسی مقاومت می‌کنند و کیفیت و پایداری ارتباط در شبکه را بالا می‌برند. به همین دلیل، در انتخاب پچ کورد یا کابل شبکه، بهتر است به کیفیت و میزان محافظت آن‌ها در برابر نویز و اختلالات توجه کنید.

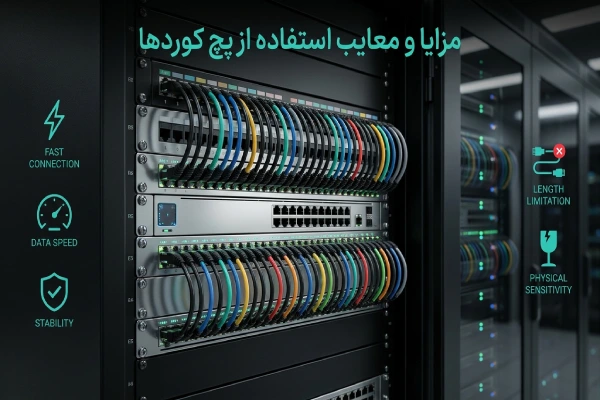

مزایا و معایب استفاده از پچ کوردها

لازم به ذکر است که این مزایا و معایب فقط برخی از عوامل مهم هستند و در هر مورد خاص، نیازمندی‌ها و شرایط خاصی وجود دارند که باید در نظر گرفته شود. این کابل‌های کوتاه، اتصالاتی را بین دستگاه‌های مختلف برقرار می‌کنند تا ارتباطات الکترونیکی را فراهم کنند اما به طور کلی استفاده از پچ کوردها دارای مزایا و معایب زیر است:

مزایا:

1. سهولت نصب و استفاده: پچ کوردها به دلیل ساختار ساده و قابل استفاده به عنوان کابل‌های کوتاه، نصب و اتصال آنها بسیار آسانی دارند و نیازی به تخصص فنی خاصی برای نصب آنها نیست.
2. 2. انعطاف‌پذیری: پچ کوردها قابلیت اتصال به دستگاه‌های مختلف را فراهم می‌کنند و این انعطاف‌پذیری به مدیریت و تغییرات سریع در شبکه‌ها کمک می‌کند. با استفاده از پچ کوردها، می‌توان به سرعت دستگاه‌ها را جابجا، اضافه و حذف کرد.
3. 3. پایداری سیگنال: پچ کوردها به دلیل کوتاه بودن و استفاده از کانکتورهای استاندارد، سیگنال‌ها را به طور پایدار و با کیفیت انتقال می‌دهند. این امر از اهمیت بالایی در ارتباطات شبکه‌های حساس مانند شبکه‌های کامپیوتری و شبکه‌های داده برخورددار است.
4. 4. امکانات مختلف: پچ کوردها در انواع مختلفی از جمله پچ کورد کات ۵، ۶ و ۷ وجود دارند که به شبکه‌های مختلف با نیازهای مختلف می‌توانند تنظیم شوند. این انواع پچ کوردها معمولاً با سرعت‌های بالا و پهنای باند بیشتری سازگاری دارند.

معایب:

1. 1. محدودیت فاصله: پچ کوردها به دلیل طول کوتاه خود، معمولاً برای ارتباطات در فواصل کوتاه میان دستگاه‌ها استفاده می‌شوند و در فواصل بلندتر نیاز به تقویت کننده‌ها یا تغییر به روش‌های دیگر دارند. در شبکه‌های با فاصله‌های بزرگتر، ممکن است نیاز به استفاده از کابل‌های فیبر نوری باشد.
2. آسیب پذیری مکانیکی: به دلیل ساختار کابل‌های نسبتاً ظریف پچ کوردها، آنها در مقابل کشیدگی، خمش و فشار آسیب پذیرتر هستند. این ممکن است باعث شکستن یا خرابی پچ کوردها شود و در نتیجه ارتباطات شبکه را تحت تاثیر قرار دهد. بنابراین، نیاز به رعایت احتیاط و مراقبت در استفاده و نصب پچ کوردها وجود دارد.
3. 4. هزینه: در برخی موارد، هزینه استفاده از کابل‌های پچ کوردها می‌تواند نسبتاً بالا باشد، به خصوص در برخی استانداردها و فناوری‌های پیشرفته‌تر. این ممکن است به دلیل استفاده از مواد با کیفیت بالا، قابلیت پشتیبانی از پهنای باند بالا و همچنین تکنولوژی‌های جدید و پیچیده‌تر برای ساخت پچ کوردها باشد. در نتیجه، هزینه‌های مربوط به تهیه، نصب و نگهداری پچ کوردها می‌تواند برای برخی سازمان‌ها و شبکه‌ها مهم باشد.

به طور کلی، استفاده از پچ کوردها دارای مزایا و معایب خود است و برای تصمیم‌گیری صحیح، باید نیازها و شرایط خاص سازمان یا شبکه را در نظر گرفت. در برخی موارد، استفاده از پچ کوردها می‌تواند راه حل مناسبی باشد که سهولت استفاده و انعطاف‌پذیری را فراهم می‌کند. در موارد دیگر، ممکن است نیاز به راه حل‌های دیگری مانند کابل‌های فیبر نوری باشد که پهنای باند بالاتر، فاصله بیشتر و پایداری بیشتری را فراهم می‌کنند.

به پایان مقاله پچ کورد چیست رسیدیم، امیدواریم اطلاعات خوبی را کسب کرده باشید.

تحولات و روند توسعه‌ی آینده در زمینه پچ کوردها

توسعه‌ی آینده در زمینه پچ کوردها به دلیل پیشرفت فناوری‌های شبکه و نیازهای روزافزون سازمان‌ها و شبکه‌ها، ادامه خواهد یافت. در ادامه تحولاتی که ممکن است در آینده در زمینه پچ کوردها رخ دهد را بررسی می‌کنیم:

ارتقاء پهنای باند

با افزایش نیازهای شبکه‌ها به پهنای باند بالاتر، پچ کوردها نیز باید قابلیت پشتیبانی از این پهنای باند بالاتر را داشته باشند. تکنولوژی‌های جدیدی مانند پچ کوردهای با فیبر نوری 10 گیگابیتی، 40 گیگابیتی و حتی 100 گیگابیتی در حال توسعه هستند. این پچ کوردها قابلیت انتقال داده‌ها با سرعت بیشتر و پهنای باند بالاتر را فراهم می‌کنند.

 استفاده از استانداردهای پیشرفته‌تر

استانداردهای جدیدی مانند IEEE 802.3bz (2.5G/5GBASE-T) و IEEE 802.3bt (PoE++) به منظور ارتقاء سرعت انتقال داده‌ها و قابلیت پشتیبانی از تغذیه برق بیشتر در پچ کوردها در حال توسعه است. این استانداردها به شبکه‌ها اجازه می‌دهند تا از پچ کوردهایی با پهنای باند بالا و توان بیشتر برای تغذیه دستگاه‌ها استفاده کنند.

 بهبود مقاومت و قابلیت اطمینان

تلاش‌ها برای بهبود مقاومت و قابلیت اطمینان پچ کوردها نیز در حال ادامه است. استفاده از مواد با کیفیت بالا، طراحی بهینه شده و تست‌های کیفیت دقیق تر به منظور جلوگیری از خرابی و قطع ارتباط در پچ کوردها انجام می‌شود.

استفاده از تکنولوژی‌های جدید

تکنولوژی‌هایی مانند شبکه‌های نرم‌افزاری (SDN) و شبکه‌های مرکز داده‌ای (DCN) در حال گسترش است. این تکنولوژی‌ها نیاز به پچ کوردهای پیچیده‌تر و هوشمندتر را برای اتصال دستگاه‌ها و سیستم‌ها در شبکه‌های پیچیده فراهم می‌کنند.

استفاده از پچ کوردهای بی‌سیم

در آینده، پچ کوردهای بی‌سیم نیز ممکن است مورد استفاده قرار بگیرند. این پچ کوردها، به جای اتصال فیزیکی با استفاده از کابل، از طریق فناوری‌های بی‌سیم مانند وای‌فای (Wi-Fi) یا بلوتوث (Bluetooth) به دستگاه‌ها متصل می‌شوند. این نوع پچ کوردها می‌توانند انعطاف‌پذیری بیشتری را در مکان‌هایی که نصب کابل مشکل است، فراهم کنند.

هوشمندسازی و اتصال به اینترنت اشیاء (IoT)

با گسترش اینترنت اشیاء، پچ کوردها نیز می‌توانند با تکنولوژی‌های IoT ارتباط برقرار کنند. این امکان به سازمان‌ها و شبکه‌ها کمک می‌کند تا وسایل مختلف را به شبکه متصل کرده و از طریق پچ کوردها اطلاعات را به این وسایل منتقل کنند.

توسعه‌ی آینده در زمینه پچ کوردها به منظور ارتقاء سرعت، پهنای باند، قابلیت اطمینان و انعطاف‌پذیری در شبکه‌ها ادامه خواهد یافت. با پیشرفت فناوری‌ها و نیازهای روزافزون، احتمالاً پچ کوردهای هوشمندتر، بی‌سیم‌تر و قدرتمندتر برای پشتیبانی از شبکه‌های پیچیده و نیازهای بزرگتر شبکه‌ها طراحی و توسعه خواهند شد.

چرا از ماهان ویپ سرویس تلفن ابری دریافت کنیم؟

ماهان ویپ سرویس تلفن ابری یکی از راه‌حل‌های مدرن برای ارتباطات تلفنی است که با استفاده از اینترنت به شما این امکان را می‌دهد تا به صورت داخلی و خارجی با کسانی که در سراسر جهان هستند، تماس بگیرید. این سرویس از طریق پروتکل VoIPعمل می‌کند که به شما اجازه می‌دهد برقراری تماس‌های صوتی را با استفاده از اینترنت انجام دهید. برای اطلاعات بیشتر پیج اینستاگرام ماهان ویپ را دنبال کنید.

سوالات متداول شما از مقاله  پچ کورد چیست؟

1. کابل پچ کورد چیست؟

کابل پچ کورد (Patch Cord) یا همان کابل پچ، یک نوع کابل شبکه است که برای اتصال دستگاه‌های شبکه ای مانند کامپیوتر، سوئیچ، روتر و دیگر دستگاه‌های شبکه به یکدیگر به کار می‌رود. این کابل‌ها به طور معمول در شبکه‌های کامپیوتری و اینترنتی استفاده می‌شوند.

کابل پچ کورد‌ها معمولاً در طول‌های مختلفی مانند ۱، ۲، ۳، ۵ و ۱۰ متر تولید می‌شوند و در رنگ‌های مختلفی نیز قابل تهیه هستند. این کابل‌ها معمولاً از سیم‌های مسی تشکیل شده‌اند که با استفاده از شیلدینگ، در برابر نویزهای الکتریکی و الکترومغناطیسی محافظت شده‌اند.

2. انواع patch cord کدام است؟

انواع کابل پچ کورد به شرح زیر هستند:

۱. کابل پچ کورد UTP (Unshielded Twisted Pair)

۲. کابل پچ کورد STP (Shielded Twisted Pair)

۳. کابل پچ کورد FTP (Foil Twisted Pair)

۴. کابل پچ کورد SFTP (Shielded Foil Twisted Pair)

۵. کابل پچ کورد Cat5e

۶. کابل پچ کورد Cat6

۷. کابل پچ کورد Cat6a

۸. کابل پچ کورد Cat7

همه این انواع کابل پچ کورد برای اتصال دستگاه‌های شبکه به یکدیگر استفاده می‌شوند، اما تفاوت‌هایی در نوع سیم‌های استفاده شده، شیلدینگ و کیفیت انتقال داده‌ها وجود دارد. برای مثال، کابل پچ کورد Cat6a نسبت به Cat5e دارای پهنای باند بیشتری است و برای اتصال دستگاه‌های با سرعت بالاتر مناسب است.
