خط E1 چیست؟ راهنمای کامل خط E1، کاربردها و اتصال آن به VoIP

خط E1 چیست؟ خط E1 یک استاندارد انتقال دیجیتال در شبکه‌های مخابراتی است که برای انتقال هم‌زمان صوت و داده استفاده می‌شود. این فناوری با نرخ انتقال ۲٫۰۴۸ مگابیت‌برثانیه، در کاربردهای تلفنی سازمانی معمولاً امکان برقراری حدود ۳۰ تماس هم‌زمان را فراهم می‌کند و به همین دلیل در مراکز تماس، شرکت‌های بزرگ و سیستم‌های سانترال سازمانی مورد استفاده قرار می‌گیرد.

در این مقاله  بررسی می‌کنیم خط E1 چیست، چه ساختاری دارد، چگونه کار می‌کند، چه تفاوتی با SIP Trunk دارد و چگونه می‌توان آن را به زیرساخت‌های VoIP متصل کرد.

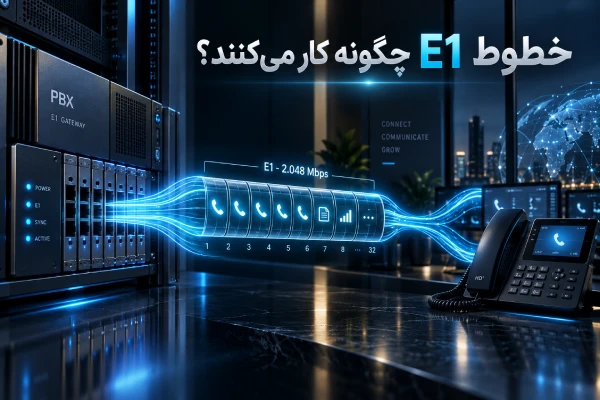

خطوط E1 چگونه کار می‌کنند؟

برای اینکه بهتر بدانیم خط E1 چیست، ابتدا باید با مفهوم انتقال دیجیتال و تقسیم زمانی آشنا شویم.

در سیستم‌های سنتی تلفنی، هر تماس نیاز به یک مسیر مشخص داشت. اما در E1 چندین ارتباط مختلف می‌توانند روی یک لینک دیجیتال منتقل شوند.

این کار با فناوری TDM یا Time Division Multiplexing انجام می‌شود. در این روش، اطلاعات تماس‌ها در بازه‌های زمانی مشخص قرار می‌گیرند و تجهیزات شبکه آن‌ها را در مقصد تفکیک می‌کنند.

یک لینک E1 دارای ۳۲ کانال زمانی یا Time Slot است. هر کانال ظرفیت ۶۴ کیلوبیت‌برثانیه دارد.

با این حال، همه این کانال‌ها برای مکالمه استفاده نمی‌شوند. یک کانال برای هماهنگ‌سازی و یک کانال برای سیگنالینگ در نظر گرفته می‌شود و در نتیجه معمولاً ۳۰ کانال برای انتقال صوت باقی می‌ماند.

به همین دلیل وقتی درباره خط E1 چیست صحبت می‌کنیم، منظور ۳۰ خط تلفن جداگانه نیست؛ بلکه یک ارتباط دیجیتال است که امکان مدیریت چندین تماس هم‌زمان را فراهم می‌کند.

تفاوت خط E1 و T1 چیست؟

آیا E1 همان PRI است؟

یکی از سوالات رایج درباره خط E1 چیست، تفاوت میان E1 و PRI است. این دو اصطلاح گاهی در بازار تلفنی به جای یکدیگر استفاده می‌شوند، اما از نظر فنی یکسان نیستند.

در بسیاری از سازمان‌ها وقتی صحبت از دریافت «خط E1» می‌شود، منظور یک سرویس تلفنی مبتنی بر E1/PRI است که برای اتصال سانترال یا مرکز تماس استفاده می‌شود.

استانداردهای مربوط به رابط‌های دیجیتال مانند E1 توسط سازمان ITU-T تعریف شده‌اند. در استاندارد G.703 این سازمان، ویژگی‌های فیزیکی و الکتریکی رابط‌های دیجیتال مخابراتی توضیح داده شده است.

“Physical/electrical characteristics of hierarchical digital interfaces”

«ویژگی‌های فیزیکی و الکتریکی رابط‌های دیجیتال سلسله‌مراتبی.»

این استاندارد یکی از منابع اصلی برای درک ساختار لینک‌های دیجیتال مخابراتی مانند E1 است.

کاربردهای خط E1 در سازمان‌ها

حالا که مشخص شد خط E1 چیست و چگونه اطلاعات را منتقل می‌کند، می‌توانیم کاربردهای اصلی آن را بررسی کنیم.

مهم‌ترین دلیل استفاده از E1، نیاز سازمان‌ها به مدیریت تعداد زیادی تماس هم‌زمان است. شرکت‌هایی که واحد فروش، پشتیبانی یا مرکز تماس دارند، معمولاً به بستری نیاز دارند که بتواند تماس‌های متعدد را بدون استفاده از تعداد زیادی خط تلفن جداگانه مدیریت کند.

مهم‌ترین کاربردهای خط E1 عبارت‌اند از:

• اتصال سانترال سازمانی به شبکه مخابرات
• استفاده در مراکز تماس و Call Center
• مدیریت تماس‌های ورودی و خروجی با حجم بالا
• اتصال سیستم‌های تلفنی قدیمی به زیرساخت VoIP
• انتقال صوت دیجیتال
• اتصال تجهیزات مخابراتی مانند Gatewayها به سیستم‌های IP-PBX

برای مثال، یک شرکت خدماتی با ده‌ها کارشناس پشتیبانی می‌تواند از E1 برای دریافت تماس‌های مشتریان استفاده کند و تماس‌ها را بین داخلی‌های مختلف توزیع کند.

البته امروزه بسیاری از کسب‌وکارها در کنار زیرساخت‌های سنتی به سمت راهکارهای جدیدتر حرکت کرده‌اند. در این مسیر، آشنایی با مفاهیمی مانند تلفن اینترنتی چیست به سازمان‌ها کمک می‌کند تفاوت میان سیستم‌های تلفنی سنتی و ارتباطات مبتنی بر IP را بهتر درک کنند.

تجهیزات موردنیاز برای راه‌اندازی خط E1

تا اینجا متوجه شدیم خط E1 چیست و چه کاربردی دارد. اما برای استفاده از آن، تنها داشتن سرویس مخابراتی کافی نیست.

تجهیزات سازمان باید بتوانند سیگنال دیجیتال E1 را دریافت، پردازش و به سیستم تلفنی موردنظر منتقل کنند.

مهم‌ترین تجهیزات موردنیاز شامل موارد زیر است:

سانترال یا IP-PBX

سانترال وظیفه مدیریت تماس‌های داخلی، مسیر‌دهی تماس‌ها و ارتباط میان کاربران سازمان را بر عهده دارد.

در سیستم‌های جدید، معمولاً IP-PBXها جایگزین سانترال‌های سنتی شده‌اند و امکاناتی مانند گزارش‌گیری، ضبط مکالمات و مدیریت صف تماس را فراهم می‌کنند.

E1 Gateway

یکی از مهم‌ترین تجهیزات در اتصال E1 به VoIP، گیت‌وی E1 است.

این تجهیز ارتباط مخابراتی E1 را دریافت کرده و آن را به پروتکل‌های قابل استفاده در شبکه IP مانند SIP تبدیل می‌کند.

به کمک Gateway، سازمان می‌تواند بدون حذف کامل زیرساخت فعلی، از امکانات سیستم‌های VoIP استفاده کند.

تجهیزات شبکه

برای انتقال صحیح تماس‌های VoIP، کیفیت شبکه اهمیت زیادی دارد.

مواردی مانند پهنای باند مناسب، تنظیمات QoS، تأخیر شبکه و میزان Packet Loss می‌توانند روی کیفیت مکالمه تأثیر بگذارند.

اتصال خط E1 به VoIP چگونه انجام می‌شود؟

یکی از مهم‌ترین سؤالات بعد از اینکه کاربر متوجه می‌شود خط E1 چیست، نحوه استفاده از آن در کنار VoIP است.

پاسخ این است که E1 می‌تواند با استفاده از تجهیزات مناسب به سیستم‌های VoIP متصل شود.

ساختار کلی این ارتباط معمولاً به شکل زیر است:

شبکه مخابرات → خط E1 → E1 Gateway → شبکه IP → IP-PBX → تلفن‌های داخلی

در این معماری، Gateway نقش واسط را دارد. از یک طرف ارتباط دیجیتال مخابراتی E1 را دریافت می‌کند و از طرف دیگر آن را برای سیستم تلفنی مبتنی بر IP آماده می‌کند.

این روش برای سازمان‌هایی مناسب است که قصد دارند به‌تدریج از زیرساخت تلفنی سنتی به سمت معماری‌های جدید حرکت کنند.

برای آشنایی بیشتر با ساختار ارتباطات مبتنی بر IP، مطالعه مقاله VoIP چیست می‌تواند دید کامل‌تری درباره نحوه انتقال تماس روی شبکه ارائه دهد.

مراحل اتصال E1 به سیستم VoIP

در ادامه مراحل اتصال رو مشاهده میکنیم

ا.تصال فیزیکی خط E1

در مرحله اول، لینک E1 ارائه‌شده توسط اپراتور یا مخابرات به پورت E1 Gateway متصل می‌شود.

در این مرحله باید پارامترهایی مانند نوع سیگنالینگ و تنظیمات فیزیکی با سرویس ارائه‌شده هماهنگ باشد.

۲. تنظیم سیگنالینگ E1

پس از اتصال فیزیکی، تنظیماتی مانند Framing، Line Code و Clocking باید در Gateway انجام شود.

تنظیم اشتباه این موارد می‌تواند باعث شود لینک فعال نشود یا تماس‌ها به‌درستی برقرار نشوند.

۳. پیکربندی SIP

در مرحله بعد، Gateway باید برای ارتباط با سیستم VoIP تنظیم شود.

اطلاعاتی مانند آدرس IP سرور تلفنی، Codec مورد استفاده و مسیرهای تماس در این بخش مشخص می‌شوند.

۴. اتصال به IP-PBX

در نهایت Gateway به IP-PBX متصل می‌شود تا تماس‌های ورودی و خروجی بر اساس قوانین سازمان مدیریت شوند.

در این مرحله امکاناتی مانند صف تماس، انتقال تماس، ضبط مکالمه و گزارش‌گیری قابل استفاده خواهند بود.

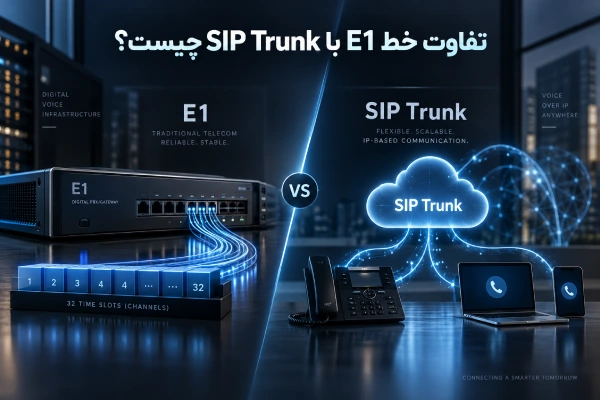

تفاوت خط E1 با SIP Trunk چیست؟

بعد از اینکه متوجه شدیم خط E1 چیست، یکی از مهم‌ترین مقایسه‌ها، تفاوت میان E1 و SIP Trunk است.

هر دو فناوری برای برقراری تماس‌های هم‌زمان در سازمان‌ها استفاده می‌شوند، اما روش انتقال اطلاعات در آن‌ها متفاوت است.

خط E1 یک ارتباط دیجیتال مبتنی بر فناوری TDM است. در این روش، تماس‌ها در کانال‌های زمانی مشخص منتقل می‌شوند.

در مقابل، SIP Trunk تماس‌ها را روی شبکه IP و به شکل بسته‌های داده منتقل می‌کند.

انتخاب بین این دو راهکار به شرایط سازمان بستگی دارد. اگر مجموعه‌ای از قبل زیرساخت E1 داشته باشد، می‌تواند با استفاده از Gateway آن را به سیستم VoIP متصل کند.

اما برای پروژه‌های جدید، بسیاری از سازمان‌ها به سراغ معماری‌های مبتنی بر IP می‌روند، زیرا مدیریت و توسعه آن‌ها معمولاً ساده‌تر است.

از زیرساخت E1 تا ارتباطات مدرن با ماهان ویپ

ماهان ویپ در زمینه راهکارهای ارتباطی سازمانی، خدماتی مانند مرکز تماس ابری ماهان ویپ و نرم‌افزار مرکز تماس را ارائه می‌دهد تا کسب‌وکارها بتوانند فرآیند مدیریت تماس‌های خود را به شکل ساختاریافته‌تری انجام دهند.

برای سازمان‌هایی که به دنبال استفاده از شماره‌های سازمانی روی بستر IP هستند، بررسی سرویس تلفن ثابت سازمانی مبتنی بر VoIP نیز می‌تواند بخشی از فرآیند طراحی زیرساخت ارتباطی باشد.

آیا خط E1 هنوز کاربرد دارد؟

با وجود رشد سریع فناوری VoIP، خط E1 چیست هنوز یک سؤال مهم برای بسیاری از مدیران شبکه و فناوری اطلاعات است؛ زیرا این فناوری همچنان در بسیاری از سازمان‌ها استفاده می‌شود.

دلیل اصلی ادامه استفاده از E1، وجود تجهیزات قدیمی، زیرساخت‌های مخابراتی فعال و نیاز سازمان‌ها به حفظ ارتباطات فعلی است.

البته در پروژه‌های جدید، معمولاً گزینه‌هایی مانند SIP Trunk و سیستم‌های VoIP نیز بررسی می‌شوند تا سازمان بتواند زیرساختی متناسب با نیازهای آینده خود ایجاد کند.

جمع‌بندی

در پاسخ به سؤال خط E1 چیست می‌توان گفت E1 یک استاندارد انتقال دیجیتال است که امکان انتقال صوت و داده را روی یک لینک ارتباطی فراهم می‌کند.

این فناوری با نرخ ۲٫۰۴۸ مگابیت‌برثانیه، در ساختار رایج تلفنی امکان حدود ۳۰ تماس هم‌زمان را ارائه می‌دهد و سال‌ها یکی از راهکارهای اصلی ارتباط تلفنی سازمان‌ها بوده است.

اگرچه امروزه راهکارهای مبتنی بر IP مانند SIP Trunk و VoIP توسعه بیشتری پیدا کرده‌اند، اما E1 همچنان در بسیاری از سازمان‌ها به دلیل وجود زیرساخت‌های قبلی مورد استفاده قرار می‌گیرد.

سوال متداول

خط E1 چیست؟

خط E1 یک استاندارد انتقال دیجیتال است که برای انتقال صوت و داده در شبکه‌های مخابراتی استفاده می‌شود. در کاربردهای تلفنی رایج، یک لینک E1 معمولاً امکان حدود ۳۰ تماس هم‌زمان را فراهم می‌کند.

در ساختار رایج E1/PRI، از ۳۲ کانال زمانی، تعدادی برای کنترل و سیگنالینگ استفاده می‌شود و معمولاً ۳۰ کانال برای انتقال مکالمه در اختیار سازمان قرار می‌گیرد.

آیا می‌توان خط E1 را به VoIP متصل کرد؟

بله. با استفاده از E1 Gateway می‌توان ارتباط E1 را به SIP تبدیل کرد و آن را به سیستم‌های IP-PBX متصل کرد.

آیا E1 برای سازمان‌های جدید مناسب است؟

بسته به شرایط سازمان متفاوت است. اگر زیرساخت E1 وجود داشته باشد، استفاده از آن می‌تواند منطقی باشد؛ اما در پروژه‌های جدید معمولاً راهکارهای مبتنی بر IP نیز بررسی می‌شوند.
